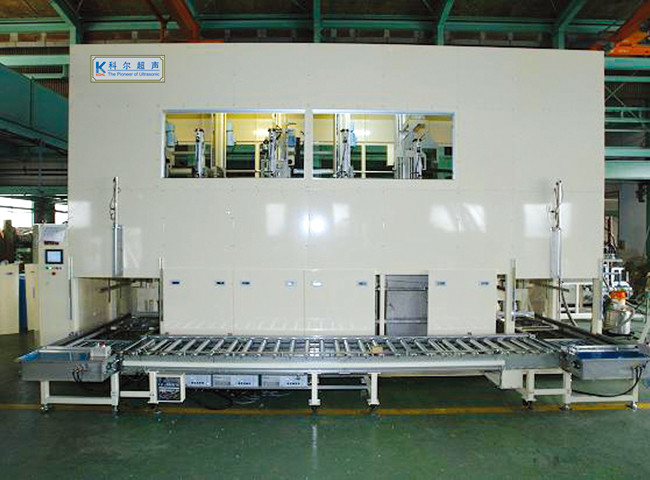

কাস্টম শুকনো পরিষ্কারের সরঞ্জাম, কম্পন প্লেট সঙ্গে বৈদ্যুতিক শুকনো পরিষ্কারের মেশিন

কাস্টম শুকনো পরিষ্কারের সরঞ্জাম, কম্পন প্লেট সঙ্গে বৈদ্যুতিক শুকনো পরিষ্কারের মেশিন

সরঞ্জাম গঠন
পরিষ্কার সিস্টেম প্রধানত অতিস্বনক জেনারেটর, অতিস্বনক ট্রান্সডুকেসার, পরিষ্কার ট্যাংক, ভ্যাকুয়াম শুকানোর সিস্টেম, পাতন পুনরুদ্ধার ট্যাংক, সঞ্চালন পরিস্রাবণ সিস্টেম, জল বিচ্ছেদ সিস্টেম, স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ গরম করার সিস্টেম, সাইট এবং ফ্রেম, খাওয়ানো এবং সিস্টেম নিষ্কাশন, হালকা টাইপ মাল্টি- বাহু ম্যানিপুলার, নিষ্কাশন সিস্টেম, সম্পূর্ণ ঘিরা ঘের, পর্যবেক্ষণ উইন্ডো এবং নিয়ন্ত্রণ সিস্টেম।

যন্ত্রের বিবরণ
পরিস্কার মেশিন একটি স্বয়ংক্রিয় পরিস্কার ডিভাইস। পরিষ্কার প্রক্রিয়া একটি প্রোগ্রামেবল লজিক নিয়ামক (পিএলসি) দ্বারা নিয়ন্ত্রিত হয়। উচ্চ মানের আমদানি 316L স্টেইনলেস স্টীল, গঠিত হাইড্রোজেন degassing অতিস্বনক পরিষ্কার এবং বাষ্প পরিচ্ছন্নতার গঠিত চারটি ধারাবাহিক অতিস্বনক পরিষ্কার ট্যাংক। কাজ পরিস্কার সিস্টেম। অপারেটর খাওয়ানো ঝুড়িটি খাওয়ানোর এবং বহনকারী শৃঙ্খলের বাইরের অংশে ওয়ার্কপিসের সাথে রাখে, অর্থাৎ লোডিং এবং আনলোড লোড, ইনলেট এবং নোটের বায়ুসংক্রান্ত দরজা স্বয়ংক্রিয়ভাবে খোলা হয় এবং ফিডিং এবং কনভেয়িং চেইন স্বয়ংক্রিয়ভাবে পাঠায় ভেতরের প্রান্তে ঝুড়ি পরিষ্কার, অর্থাৎ, লোডিং এবং আনলোড লোশন।

একই সময়ে, ইনলেট এবং আউটলেটের বায়ুসংক্রান্ত দরজা স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং মাল্টি-আর্ম রোবট প্রাথমিক পরিচ্ছন্নতার জন্য অতিস্বনক রুক্ষ ওয়াশিং ট্যাঙ্কে পরিষ্কার ঝুড়ি পাঠায় এবং তারপর পরিষ্কার প্রক্রিয়াটিকে প্রতিটি প্রক্রিয়ার ধাপে পাঠায়। এবং workpiece মাল্টি পর্যায় পরিস্কার চিকিত্সা এবং ভ্যাকুয়াম শুকানোর অধীন। মাল্টি-বাহু ম্যানিপুলার তারপর পরিষ্কার এবং ঝরনা পরিবাহক চেইন এর ভিতরের প্রান্তে, যা লোড হচ্ছে এবং আনলোড লোশন, এবং ইনলেট এবং আউটলেট পোর্ট এর বায়ুসংক্রান্ত দরজা স্বয়ংক্রিয়ভাবে খোলা হয়, এবং ভোজন এবং conveying চেইনটি স্বয়ংক্রিয়ভাবে বাইরের প্রান্তে পরিষ্কার ঝুড়ি পাঠায়, অর্থাৎ, লোড এবং আনলোড লোড। ইনলেট ও ​​আউটলেটের বায়ুসংক্রান্ত দরজা স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়, অপারেটর লোডিং এবং আনলোড লোড থেকে পরিষ্কার ঝুড়ি নেয় এবং তারপর পরিষ্কার প্রক্রিয়া সম্পন্ন করার জন্য পরিষ্কার ঝুড়ি থেকে পরিষ্কার ওয়ার্কপিস নেয়।

1: অতিস্বনক পরিচ্ছন্নতার (প্রথম ট্যাংক):
ভিতরের খাঁজ কার্যকর আকার: প্রায় 500 × 400 × 400mm

ট্যাংক শরীরের গঠন: ট্যাংক শরীরের উপাদান উচ্চ মানের আমদানি SUS316L এবং 2 মিমি স্টেইনলেস স্টীল প্লেট গঠিত হয়। ট্যাংক নীচে একটি ড্রেন ভালভ দিয়ে সরবরাহ করা হয়, এবং নীচে একটি ইনপুট টাইপ অতিস্বনক কম্পন প্লেট সজ্জিত করা হয়। শক প্লেট নীচে একটি বিচ্ছিন্ন স্টেইনলেস স্টীল ফিল্টার নেট, একটি বহিরাগত স্টেইনলেস স্টীল ভাস প্রকার তরল স্তরের গেজ, একটি স্বয়ংক্রিয় তরল স্তরের এলার্ম সিস্টেম, এবং পিছনে একটি ওভারফ্লো পোর্ট দিয়ে সরবরাহ করা হয়। প্রতিটি স্লট জন্য একটি ভি-খাঁজ ডিজাইন। এটি অতিরিক্ত impurities সহজ পরিচ্ছন্নতার জন্য একটি flanged স্ল্যাগ পোর্ট দিয়ে সজ্জিত করা হয়। এটি কার্যকরভাবে দ্রাবক সমানভাবে সঞ্চালিত রাখা একটি সঞ্চালন সিস্টেম দিয়ে সজ্জিত করা হয়।

অতিস্বনক সিস্টেম: এটা অতিস্বনক জেনারেটর, transducer, তারের এবং তাই গঠিত।

অতিস্বনক জেনারেটর: অতিস্বনক জেনারেটর চেন্চেনগেশান স্ব-উন্নয়নশীল গ্রহণ করে এবং একটি দীর্ঘ সেবা জীবন আছে। ওভারলোড সুরক্ষা, তরল স্তরের ফ্রিকোয়েন্সি স্বয়ংক্রিয় ট্র্যাকিং, সম্পূর্ণ ডিজিটাল sweeping এবং অন্যান্য ফাংশন সঙ্গে। ক্ষমতা রূপান্তর দক্ষতা 95% পৌঁছাতে পারে, এবং শক্তি আউটপুট স্থিতিশীল এবং নির্ভরযোগ্য।

পরিণত করার যন্ত্র:

1. ট্রান্সডাকসার শক্তি: 50W / টুকরা; ট্রান্সডাকসার ফ্রিকোয়েন্সি: 28 কেজি।
2. জাপান থেকে আমদানি করা "বান্ডো" ওয়েফার ট্রান্সডুসার গ্রহণ করা;
3. ট্রান্সডুসার বন্ডিং প্রক্রিয়াকরণের ভূমিকা : ট্রান্সডুসারের বন্ধন পৃষ্ঠ প্রথম বন্ধনের আগে স্যান্ডব্লাস্টেড, এবং তারপর স্ক্রু বীজতলা মেশিন দ্বারা রোপণ করা হয়; বাঁধন যখন এইভাবে transducer বিশেষ আঠালো সঙ্গে আঠালো হয়। এটি কার্যকর করার জন্য স্ক্রুস অপারেশন দীর্ঘ ঘন্টা সময় বন্ধ না হয় তা নিশ্চিত করার জন্য স্ক্রু সঙ্গে তারপর tightened হয়।

তারের: অতিস্বনক জেনারেটর উচ্চ ফ্রিকোয়েন্সি বৈদ্যুতিক সংকেত তারের মাধ্যমে অতিস্বনক ট্রান্সডুকেটর প্রেরণ করা হয়। (তারের দৈর্ঘ্য প্রকৃত পরিস্থিতি অনুযায়ী সামঞ্জস্য করা যেতে পারে)।
ওয়ার্কিং তাপমাত্রা: 50 ~ 80 ডিগ্রি সেলসিয়াস (প্রকৃত শর্ত অনুযায়ী স্থায়ী করা যেতে পারে)।

পরিস্রাবণ সিস্টেম ছড়িয়ে: এটি বিস্ফোরণ-প্রমাণ পাম্প, চাপ গেজ এবং স্টেইনলেস স্টীল ব্যাগ ফিল্টার গঠিত। পরিস্কার তরল মাধ্যমে একটি স্ব-সঞ্চালন গঠন করার জন্য (জলাধার → Y পার্টিশন → পাম্প → ফিল্টার → স্টেইনলেস স্টীল পাইপ / বল ভালভ → পরিষ্কার ট্যাংক → স্টোরেজ ট্যাঙ্ক) মাধ্যমে প্রেরণ করা হয়, এবং পরিষ্কার তরল মধ্যে অমেধ্য ফিল্টার করা হয়।

প্রবাহ পাম্প এবং সঞ্চালক পাম্প উত্তোলন শক্তি নিশ্চিত করে যে পরিষ্কার তরল মধ্যে স্থগিত ধুলো দূরে নেওয়া হয়, এবং পরিস্রাবণ নির্ভুলতা 10 μm (নির্দিষ্ট শর্ত অনুযায়ী সামঞ্জস্য করা যাবে)।

তাপ নিয়ন্ত্রণ সিস্টেম: তাপমাত্রা তাপমাত্রা পরিমাপ, ডিজিটাল ডিসপ্লে তাপমাত্রা নিয়ন্ত্রক, তাপমাত্রা নিয়ন্ত্রণ পরিসীমা: রুম তাপমাত্রা 1 ~ 100 ° সি নিয়মিত, লক করা যাবে।
নিম্ন স্তরের সুরক্ষা ব্যবস্থা: যখন পরিষ্কার ট্যাংকের তরল স্তরের সেট মানের চেয়ে কম থাকে, তখন ফ্ল্যাট টাইপ তরল স্তরের নিয়ন্ত্রণটি ফ্ল্যাট সুইচ, সিগন্যাল এবং ট্যাঙ্কের গরম এবং পাম্প পাওয়ার সাপ্লাই বন্ধ করে।

পরিষ্কারের সমাধান: হাইড্রোকার্বন ওয়াশিং এজেন্ট।

অন্যান্য প্রযুক্তিগত প্রয়োজনীয়তা: ট্যাঙ্ক শরীরের নিরোধক তুলো দ্বারা আবৃত করা হয়, এবং slag মুখ, ওভারফ্লো পোর্ট এবং ড্রেন পোর্ট প্রদান করা হয়।
