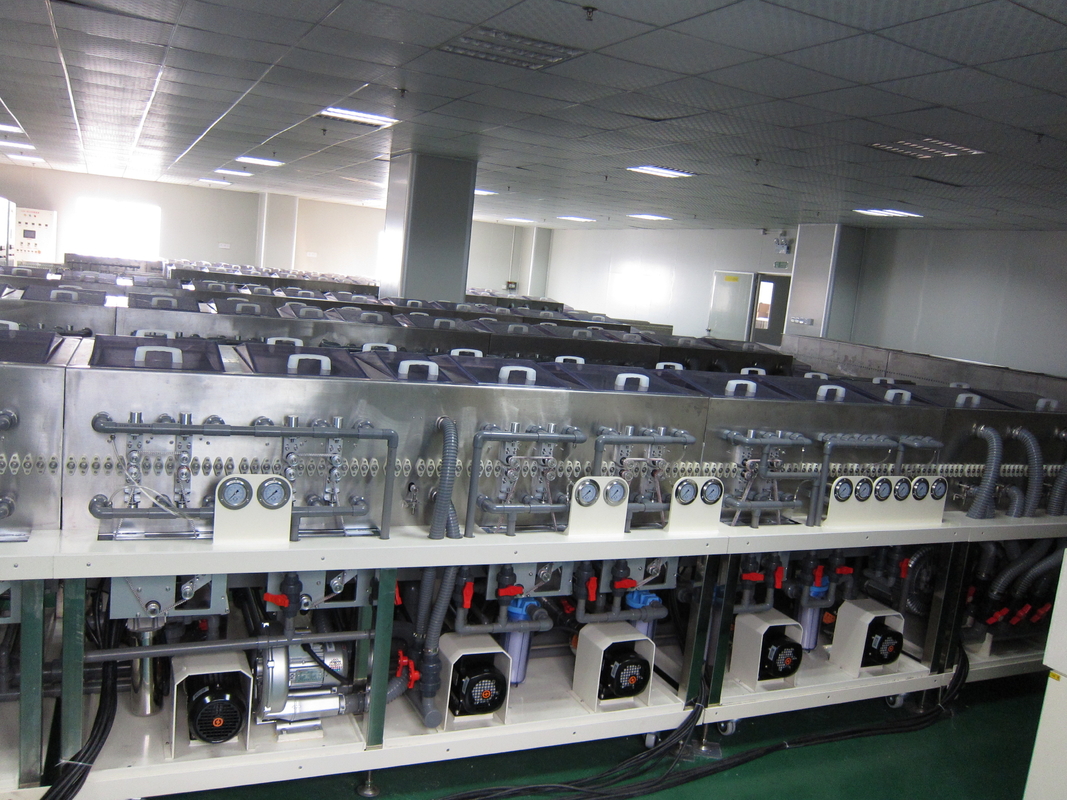

এইচএস-আইটিও 500 ইন্ডাস্ট্রিয়াল আল্ট্রাসাউন্ড সরঞ্জাম আবরণ ফ্রন্ট গ্লাস ওয়াশার 35 কেডব্লিউ পাওয়ার

সিসিএস-আইটিও 500 শিল্পকৌশল আল্ট্রাসাউন্ড সরঞ্জাম আবরণ ফ্রন্ট গ্লাস ওয়াশিং 35KW শক্তি

প্রথম, ডিভাইসের নাম এবং মডেল
1.1 যন্ত্রপাতি নাম: ফ্ল্যাট গ্লাস ওয়াশার
1.2 যন্ত্রপাতি মডেল: CCS-ITO500 আবরণ ফ্রন্ট গ্লাস ওয়াশিং
দ্বিতীয়, যন্ত্রপাতি ব্যবহার
2.1 গ্লাস পৃষ্ঠ পরিষ্কার এবং শুকনো
তৃতীয়, সরঞ্জাম উত্পাদন (পরিস্কার) ক্ষমতা
3.1 ওয়ার্কপিস আকার: MIN: 75mmX50mm MAX: 400mmX500mm
3.2 সংকেত গতি: 2.5 মি / মিনিট (1 ~ 6 মি / মিনিট স্থায়ী)
3.3 স্তর স্তর: 0.2 ~ 2 মিমি

চতুর্থ, উৎপাদন (পরিস্কার) মানের মান
4.1, ওয়ার্কপিস পৃষ্ঠের 1um উপরে কোন কণা নেই, এবং 1um নীচের কণা 1 / cm2 এর চেয়ে কম
4.2, কোন দাগ, জল চিহ্ন, পরিষ্কারের পর কাচ পৃষ্ঠের scratches
4.3, কোন কার্ড, গ্লাস পরিস্কার প্রক্রিয়া মধ্যে laminations
ভী প্রক্রিয়াকরণ প্রবাহ এবং পরামিতি
5.1 প্রক্রিয়া
খাওয়ানো বিভাগ → প্রাক-ছিদ্র → বায়ু কাটা 1 → ওয়াশিং রোলার ব্রাশের ধোয়া 1 + 2 → বায়ু কাটিয়া 2 → বিশুদ্ধ পানি রোলার ব্রাশ পরিষ্কার 1 + 2 → মাঝারি চাপ স্প্রে ওয়াশিং → বিজে পরিষ্কার → ডি জল স্প্রে ওয়াশিং → ডি ওয়াটার ওয়াশিং → দুই সেট বায়ু ছুরি কাটা জল → গরম বায়ু শুকনো দুই সেট → স্রাব অধ্যায় + স্ট্যাটিক নির্মূল ডিভাইস
5.2 যন্ত্রপাতি নকশা: ডান পাশ থেকে ওয়ার্কস্পেস
ছয়, সরঞ্জাম পরামিতি এবং প্রযুক্তিগত প্রয়োজনীয়তা
6.1 সরঞ্জাম আকার এবং উপকরণ
6.1.1 যন্ত্রপাতি শরীরের আকার: (এল) 7650 × (ডাব্লু) 1500 × (এইচ) 1200 মিমি উত্পাদন সামান্য পার্থক্য
6.1.2 শারীরিক উপাদান: 304 স্টেইনলেস স্টীল প্লেট এবং = 4 মিমি উপাদান তৈরি।
6.1.3 রাক উপাদান: SUS304 ইস্পাত বর্গক্ষেত্র পাস 50X50X2
6.1.4 জল ট্যাংক উপাদান: "দক্ষিণ এশিয়া" স্বচ্ছ / আইভরি পিভিসি বোর্ড এবং = 10
6.1.5 শেল দরজা প্যানেল: "দক্ষিণ এশিয়া" স্বচ্ছ / আইভরি পিভিসি বোর্ড এবং = 6
6.1.6 উপরের কভার: "দক্ষিণ এশিয়া" স্বচ্ছ পিভিসি বোর্ড এবং = 6
6.2 সরঞ্জাম পাওয়ার প্রয়োজনীয়তা
6.2.1 পাওয়ার সাপ্লাই: 380VAC ± 10V / 50Hz
6.2.2 পুরো মেশিনের মোট শক্তি খরচ: 35KW
6.2.3 জল খরচ: 20 ~ 30L / মিনিট (15MW বা অধিক বিশুদ্ধ পানি)
6.2.4 বায়ু খরচ: 600L / মিঃ চাপ: 0.4 এমপিএ
6.2.5 মোট ইনলেট পাইপ: ইউপিভিসি 1 "
6.2.6 মোট ড্রেন: ইউপিভিসি 2 "
6.2.7 স্প্রে পাইপ: ইউপিভিসি 3/4 "
6.3 ডিভাইস সামগ্রিক বিবরণ
6.3.1 সরঞ্জাম গঠন
পরিষ্কার যন্ত্রটি প্রধানত একটি স্প্রেইং সিস্টেম, একটি রোলার ব্রাশিং সিস্টেম, একটি বিজে সিস্টেম, একটি বায়ু ছুরি শুকানোর সিস্টেম, একটি সংবহন ফিল্টারিং সিস্টেম, একটি স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ গরম করার সিস্টেম, একটি তরল স্তরের স্বয়ংক্রিয় নিয়ন্ত্রণ এবং একটি স্বয়ংক্রিয় তরল refilling সিস্টেম, একটি র্যাক নিয়ন্ত্রণ প্যানেল এবং একটি নিয়ন্ত্রণ ব্যবস্থা।
6.4 যন্ত্রপাতি প্রধান উপাদান বর্ণনা

6.4.1 স্থানান্তর বিভাগ
※ সাবস্ট্রট স্থানান্তর পদ্ধতি: বেলন এবং রাবার বেলন স্থানান্তর ব্যাস φ26mm
※ নিয়মিত ট্রান্সমিশন গতি পরিসীমা: 1 ~ 6 মি / মি
※ ট্রান্সমিশন গতি সমন্বয় মোড: ডিজিটাল প্রদর্শন বৈদ্যুতিন সংকেতের মেরু বদল বা নুড়ি বৈদ্যুতিন সংকেতের মেরু বদল সমন্বয়
R টি ransmission গতি প্রদর্শন: ডিজিটাল প্রদর্শন
※ ড্রাইভ পজিশন: ট্রান্সমিশন সিস্টেম স্প্রিংকলার সিস্টেম থেকে পৃথক হয় (ট্যাঙ্কের বাহ্যিক ড্রাইভ)
Sh স্থানান্তর শাফট স্থানান্তর: 30 মিমি, ব্রাশ 65mm হয়।

6.4.2 ফিড ​​বিভাগ
※ খাওয়ানো বিভাগ দৈর্ঘ্য: এল = 490 মিমি
※ কনফিগারেশন: সেন্সর ড্রাইভ সিস্টেম: সিপিজি মোটর: 1/2 পি 3∮ 380 ভি।
