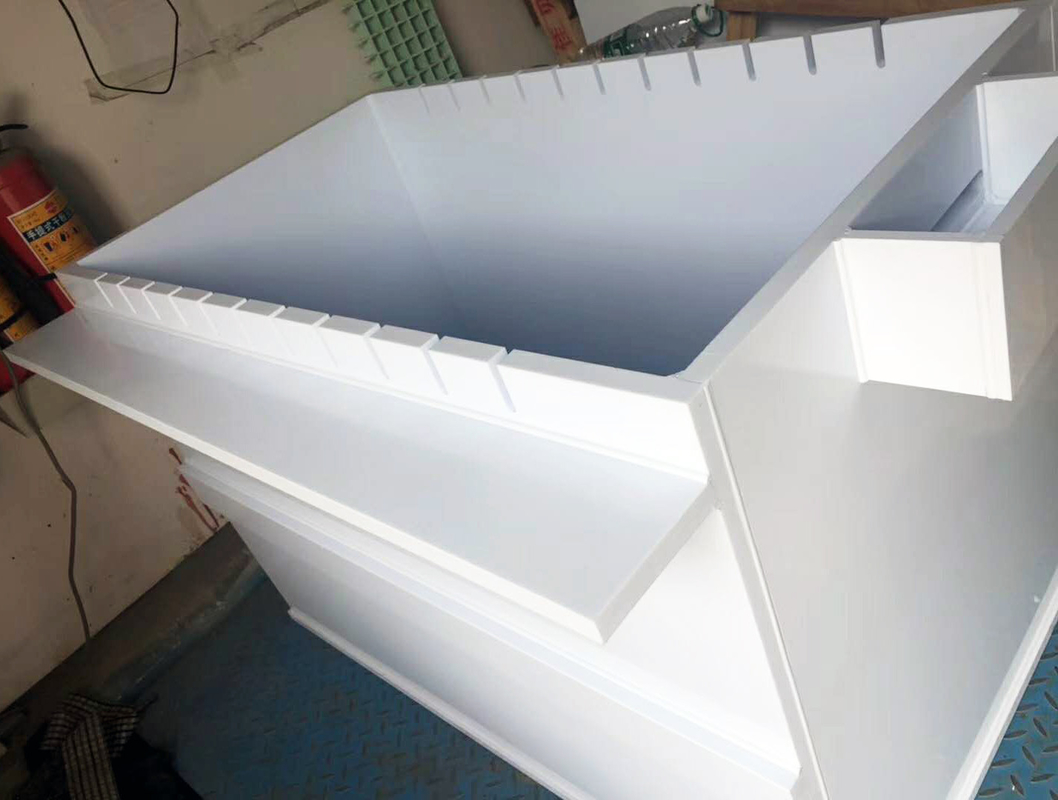

পিসিবি সার্কিট বোর্ড স্বয়ংক্রিয় ক্লিনিং মেশিন কপার এক্সট্রাকশন পুনরুদ্ধার সরঞ্জাম

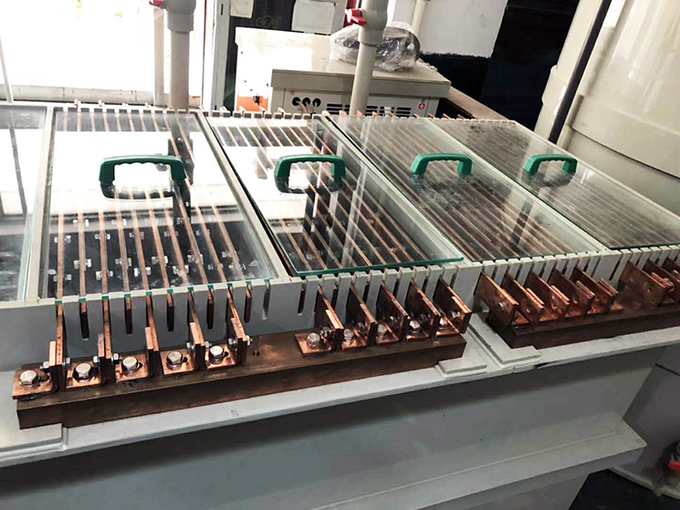

পিসিবি সার্কিট বোর্ড ক্ষারীয় ইচিং সলিউশন কপার এক্সট্রাকশন পুনরুদ্ধার সরঞ্জাম

ইচিং সলিউশন পুনর্জন্মের মূলনীতি

পিসিবি প্রসেসিংয়ের সাধারণ প্রক্রিয়া হ'ল গ্রাফিক প্লাটিং। এর অর্থ, একটি তাম্বুর ফয়েল অংশ (সার্কিটের গ্রাফিক অংশ) এর উপরে একটি সীসা-টিনের অ্যান্টিঅক্রোশন স্তর প্রাক-ধাতুপট্টাবৃত থাকে যা বোর্ডের বাইরের স্তরে ধরে রাখা দরকার এবং তারপরে অবশিষ্ট তামাটির ফয়েলটি ক্ষারযুক্ত হয় is রাসায়নিক অর্থ, যা বলা হয় এচিং।

এচিং প্রক্রিয়া, প্লেটের পৃষ্ঠের তামাটিকে [ঘনক (এনএইচ 3) 4] 2+ জটিল আয়ন দ্বারা জারণ করা হয়। এচিং প্রতিক্রিয়া নিম্নরূপ:
ছেদ (NH3) 4Cl2 + + Cu_2Cu (NH3) 2Cl
[কিউ (এনএইচ 3) 2] 1 এর জটিল আয়নটি Cu1 + এবং কোনও এচিং ক্ষমতা নেই। অতিরিক্ত এনএইচ 3 এবং সিএল-আয়নগুলির উপস্থিতিতে, এচিং-সক্ষম [সিউ (এনএইচ 3) 4] 2+ জটিল আয়নগুলির গঠনের জন্য এটি বাতাসে অক্সিজেনের মাধ্যমে দ্রুত জারণ করা যায়। পুনর্জন্ম প্রতিক্রিয়া নিম্নরূপ:
2Cu (NH3) 2Cl + + 2NH4Cl + + 2NH3 +1 / 2O2_2Cu (NH3) 4Cl2 + H2O

উপরের প্রতিক্রিয়া থেকে এটি দেখা যায় যে 1 গ্রাম আণবিক তামা নির্ধারণের জন্য 2 গ্রাম অ্যামোনিয়া এবং 2 গ্রাম অ্যামোনিয়াম ক্লোরাইডের প্রয়োজন হয়। অতএব, তামা দ্রবীভূত হওয়ার সাথে, এচিং প্রক্রিয়াতে অ্যামোনিয়া জল এবং অ্যামোনিয়াম ক্লোরাইড অবিচ্ছিন্নভাবে যুক্ত করা উচিত, সুতরাং এচিং ট্যাঙ্কের মাদার অ্যালকোহল ক্রমাগত বৃদ্ধি পাবে। কারণ [কিউ (এনএইচ 3) 2] 1 এর জটিল আয়নটি Cu1 + এবং কোনও এচিংয়ের ক্ষমতা নেই, এটি পূরণের জন্য কিছু মাদার অ্যালকোহল বাদ দেওয়া এবং নতুন সাব-অ্যালকোহল (সাব-অ্যালকোহলে কপার আয়ন থাকে না) যুক্ত করা প্রয়োজন নমনীয়তা প্রয়োজনীয়তা।
